Kontroler akumulacji ciepła serii NHR-5610

Przegląd Seria NHR-5610 kontrolera akumulacji ciepła do przechwytywania, wyświetlania, sterowania, teletransmisji, komunikacji, druku i innych różnych

Skontaktuj się z dostawcą

Więcej produktów

Szczegóły produktu

Przegląd

Seria kontrolerów akumulacji ciepła NHR-5610 jest przeznaczona do zbierania, wyświetlania, sterowania, teletransmisji, komunikacji, drukowania i innych różnych sygnałów, takich jak temperatura w miejscu, przepływ, tworząc cyfrowy system zbierania i system sterowania, nadający się do systemów ogrzewania i wymiany ciepła, takich jak wodociąg, do osiągnięcia pomiaru online w zakresie transferu ciepła i przesyłu masy, zapewniając w ten sposób podstawę do zarządzania energią przedsiębiorstw, pomiaru zużycia energii i gospodarki technologicznej.

Panel przyrządowy


160 * 80 mm (typ A)	80 * 160 mm (typ B)	96 * 96 mm (typ C)	96 * 48 (typ D)

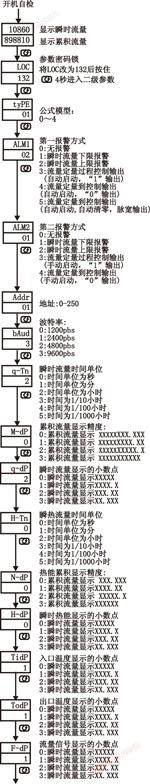

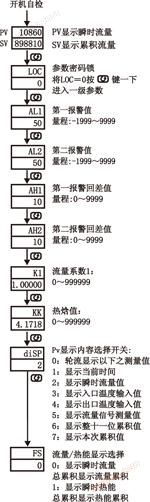

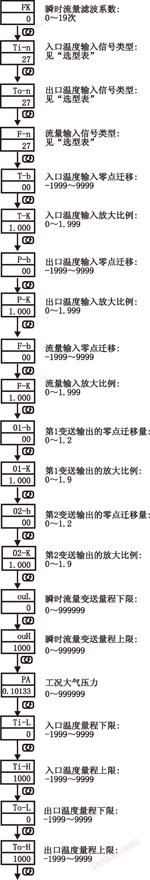

Funkcje parametrów

Uwaga: Powyższe parametry są wszystkimi parametrami przyrządu, jeśli nie jest to przyrząd w pełni funkcjonalny, nie zostaną wyświetlone parametry odpowiadające niewybranej funkcji.

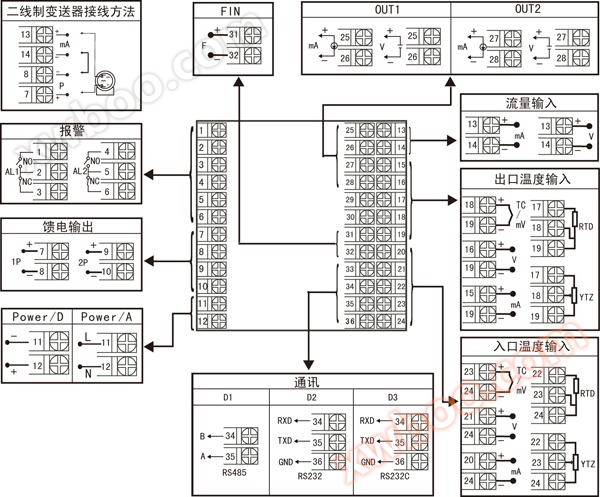

Diagram przyrządów

Rozmiary specyfikacyjne: A, B, C
Uwaga: kierunek końca podłączenia tylnej pokrywy pionowego instrumentu jest inny, patrz rysunek 1.

Rysunek 1

Wybór instrumentu

NHR-5610□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾

① Wymiary specyfikacyjne
Kod	Szerokość * Wysokość * Głębokość	Kod	Podział (zakres pomiaru)
A B C D	160 * 80 * 110 mm (poziomo) 80 * 160 * 110 mm (pionowy) 96 * 96 * 110 mm (sposób) 96 * 48 * 110 mm (poziomy)	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 55 56	Termopara B (400-1800 ℃) Termopara S (0-1600 ℃) Termopara K (0-1300 ℃) Rozdziel E termopary (0-1000 ℃) Rozdziel T termopary (-200,0 ~ 400,0 ℃) Podział termopary J (0-1200 ℃) Rozdziel termopary R (0-1600 ℃) Rozdziel termopary N (0-1300 ℃) Część termopary F2 (700-2000 ℃) Termopara Wre3-25 stopni (0-2300 ℃) Termopara Wre5-26 stopni (0-2300 ℃) Odporność cieplna CU50 (-50,0 ~ 150,0 ℃) Odporność cieplna CU53 (-50,0 ~ 150,0 ℃) Odporność cieplna CU100 (-50,0 ~ 150,0 ℃) Oporność cieplna PT100 (-200,0 ~ 650,0 ℃) Odporność cieplna BA1 (-200,0,0 ~ 600,0 ℃) Odporność cieplna BA2 (-200,0 ~ 600,0 ℃) Oporność liniowa 0-400 Ω (-1999-9999) Odporność 0-350Ω (-1999-9999) Odporność na odległość 30-350 Ω (-1999-9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0-10V (-1999-9999) (nie można przełączać) 0-10mA otwarte (-1999-9999) 4-20mA otwarte (-1999-9999) 0-5V otwarte (-1999-9999) 1-5V otwarte (-1999-9999) Wejście pulsowe (0-10KHz) Przełącz wszystko Specyfikacje specjalne
Wyjście 1 (OUT1)
Kod	Rodzaj wyjścia (opór obciążenia RL)
X 0 1 2 3 4 5 8	Brak wyjścia 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) Specyfikacje specjalne
Wyjście 2 (OUT2)
Kod	Rodzaj wyjścia (opór obciążenia RL)
X 0 1 2 3 4 5 8	Brak wyjścia 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) Specyfikacje specjalne
Wyjście alarmowe (wyjście kontaktu przekaźnika)
Kod	Limit alarmów
X 1 2	Brak wyjścia 1 Ograniczenie alarmu 2 Ograniczenie alarmu
Wyjście komunikacyjne / wejście zdarzeń zewnętrznych
Kod	Interfejs komunikacyjny/interfejs wejściowy cyfrowy
X D1 D2 D3	Brak wyjścia Interfejs RS-485 (Modbus) Interfejs RS232 (Modbus) Interfejs drukowania RS232C
Wyjście zasilania		<unk> Zasilanie
Kod	Wyjście zasilania (napięcie wyjściowe)	Kod	Zakres napięcia
X 1P 2P	Brak wyjścia 1 wyjście zasilania 2 wyjścia zasilania	A D	AC/DC 100-240V(50/60Hz) DC 20-29V
		Uwaga

Uwaga:

Podczas wyboru należy wybrać funkcję zgodnie z schematem połączeń, ponieważ mały rozmiar terminalu przyrządowego nie może przynieść pełnej funkcji, niektóre funkcje na tym samym zespole terminali mogą wybrać tylko jedną z funkcji.
2, podczas pisania modelu musi być kompletny, nie wybrany element funkcjonalny nie może być pominięty, musi być uzupełniony "X".
Przykład 1: NHR-5610A-27/27/27-0/X/2/X/X-A
Przykład 2: NHR-5610B-14/27/27-0/X/2/D1/X-A
Typ wejścia kanału przepływu wybiera tylko napięcie, prąd lub wejście pulsowe, w którym wejście pulsowe jest przeznaczone tylko do wyboru kanału przepływu.
