Programy uzupełniania sieci z wykorzystaniem LTE Relay12

Tło zapotrzebowania

Obecnie strategia budowy sieci LTE różnych krajowych operatorów zmienia się z szerokiego zasięgu do głębokiego zasięgu, ale ponieważ główne pasmo częstotliwości pracy sieci LTE w Chinach znajduje się między 1,8 a 2,6 GHz, w porównaniu do istniejących sieci 2G i 3G, wyższe pasmo częstotliwości pracy nieuchronnie wprowadza wyższe straty ścieżki komunikacyjnej, co utrudnia budowę głębokiego zasięgu sieci LTE; Ponadto w niektórych odległych obszarach, ze względu na ograniczenia warunków budowy, nie można układać linii kablowe, co powoduje, że nie można zbudować stacji bazowej lub zbudowane stacje bazowe nie mogą być prawidłowo otwarte, problemy te powodują słabe pokrycie sieci LTE i ślepe pokrycie.

RelayJest to nowa technologia wprowadzona przez sieć LTE, która może skutecznie rozszerzyć zasięg sieci LTE, a ponieważ stacje bazowe oparte na technologii Relay opierają się głównie na technologii bezprzewodowej do powrotu danych, mogą być wdrożone w scenariuszu ograniczonych zasobów transmisji przewodowej, rozwiązując problem, który spowoduje brak zasobów transmisyjnych, które mogą odegrać ogromną rolę w budowie sieci LTE w przyszłości.

Komplementacja dla sieci operatorów oparta na LTE Relay

RelayStacja bazowa zazwyczaj składa się z dwóch części „jednostki dostępu” i „jednostki powrotnej”, w których jednostka dostępu służy do dostępu do urządzenia końcowego, a jednostka powrotna służy do zapewnienia bezprzewodowego powrotu do stacji bazowej dostępu. Jego zasada działania jest taka: LTE Relay jest połączony z EPC (sieć rdzeniowa) za pośrednictwem sygnału LTE uwalnianego przez stację bazową makro, a LTE Relay jest bezpośrednio połączony z stacją mikrobazową, osiągając interakcję stacji mikrobazowej z EPC (sieć rdzeniowa). Podczas przesyłania danych w przypadku łącza dół EPC najpierw przesyła sygnał do przekaźnika LTE za pośrednictwem stacji makrobasowej, a następnie przekazuje go przez stację mikrobazową do urządzenia końcowego. W przypadku łącza górnego urządzenie końcowe wysyła sygnał najpierw do stacji mikrobazowej, a nie bezpośrednio do stacji makrobasowej, a następnie przez przekaźnik LTE do stacji makrobasowej, a następnie przez stację makrobasową do EPC.

W tym przypadku stacja bazowa makro jest odpowiedzialna za pokrycie obszaru głównego, a stacja bazowa relay jest odpowiedzialna za uzupełnienie pokrycia obszarów, które nie są pokryte przez stację bazową makro. "Jednostka odbiorcza" stacji bazowej przekaźnikowej to miniaturowa stacja bazowa odpowiedzialna za zasięg LTE w strefie ślepej i dostęp do urządzeń końcowych w strefie ślepej; "Jednostka zwrotna" to podstawowe urządzenie programu LTE Relay, które odpowiada za komunikację między stacjami mikrobazowymi a stacjami makrobazowymi.

LTE RelayPrzesyłanie danych między stacjami bazowymi wykorzystuje szyfrowanie tunelu VPN, co gwarantuje bezpieczeństwo i niezawodność danych. Jednocześnie urządzenia LTE Relay są zgodne z najnowszymi specyfikacjami LTE, a szybki transfer danych oraz wysoka niezawodność urządzenia gwarantują stabilność i wydajność transmisji danych.

Ze względu na łatwą instalację stacji bazowej Relay i niskie koszty budowy, stacja bazowa Relay może być używana nie tylko do uzupełniania ślepoty regionalnej, ale także do skalowania systemu. Liczba dostępów terminalnych do stacji mikrobazowych jest z pewnością ograniczona w porównaniu do stacji makro-bazowych. Ale nawet stacje bazowe makro mają tendencję do nasycenia się liczbą dostępów terminalnych w niektórych gęstościach zaludnionych regionach. W tym przypadku, jeśli zostanie zbudowanych kilka kolejnych stacji bazowych Relay w obszarze, do którego stacja bazowa makro może być pokryta, użytkownik końcowy będzie mógł się komunikować poprzez najpierw podłączenie do stacji bazowej Relay, a następnie do stacji bazowej makro. To skutecznie zmniejsza ciśnienie dostępu do stacji bazowej makro, aby skalować system.

Topologia sieci systemu

Cechy programu

1.rozszerzenie zasięgu sygnału bezprzewodowego;

2.zmniejszenie odległości transmisji sygnału bezprzewodowego, poprawa jakości sygnału;

3.zwiększenie zdolności systemu;

4.Tunel danych jest poufny i niezawodny;

5.Brak pomieszczeń maszynowych, koszty budowy;

6. Mały rozmiar, łatwa instalacja.

Prezentacja głównych urządzeń w programie LTE Relay

Głównym wyposażeniem w programie jest niezależnie opracowane przez Bot Digital urządzenie końcowe LTE Relay przeznaczone do sieci publicznej operatora. Urządzenie jest wysokowydajnym terminalem przekaźnikowym dostosowanym do przemysłu, który łączy modem LTE, router i punkt dostępu, a jednocześnie obsługuje szyfrowanie tunelu, zapewniając bezpieczny i niezawodny sposób przesyłania danych do zasięgu sieci operatora; Urządzenie posiada wbudowaną antenę kierowaną o wysokim zysku, klasę ochrony IP66, obsługę jednolitego zarządzania siecią i obsługę funkcji 7x24 godzin bez opieki.

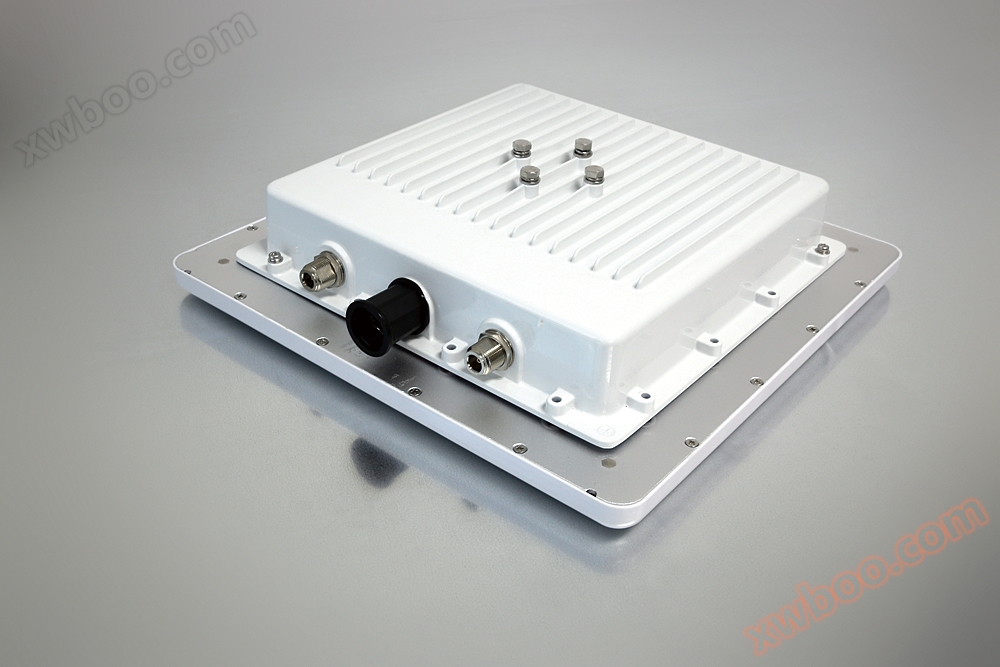

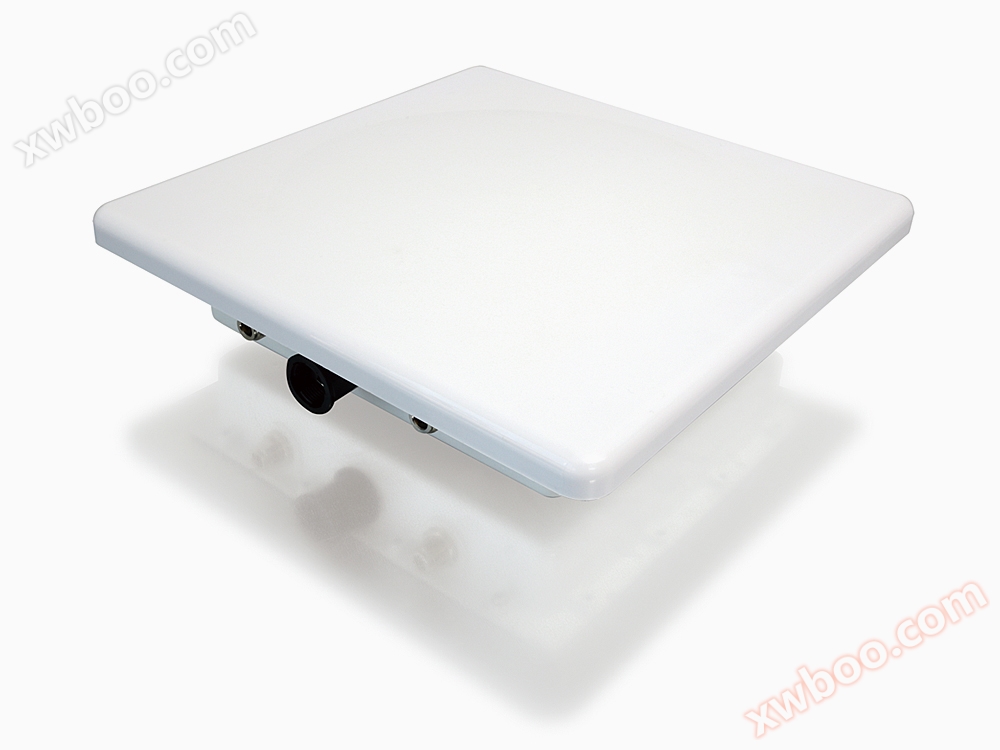

Wygląd zewnętrzny

Cechy produktu

Wysoka prędkość transmisji bezprzewodowej:Produkt jest oparty na międzynarodowym standardzie 4G TD-LTE, obsługuje maksymalną prędkość transmisji DL: 100Mbps, UL: 50Mbps, obsługuje technologię MIMO podwójnej anteny 2 × 2, obsługuje tryb transmisji MIMO TM1/2/3/4/7/8 w dół, obsługuje tryb transmisji z jednym portem anteny w górę;

Wysoka adaptacyjność:IP66Stopień ochrony -40-70Temperatura robocza, wbudowana antena TD-LTE o wysokim zysku,Potrafi wytrzymać trudne środowiska pracy na zewnątrz.

Wysoka niezawodność:Podwójna ochrona oprogramowania i sprzętu zapewnia wielopoziomowy mechanizm wykrywania łącza i mechanizm automatycznego odzyskiwania awarii.

Wysokie bezpieczeństwo:Obsługuje funkcje VPN, takie jak GRE, L2TP i IPsec.

Uniwersalność funkcjonalna:Zarządzanie trasami, konfiguracja importu i eksportu, dynamiczne rozwiązywanie nazw domen, zapora, NAT、PAT、DMZ、DHCP、 Podstawowe funkcje, takie jak wielokrotne ustawienia IP, tworzenie kopii zapasowych łącza, monitorowanie stanu sieci.

Wydajne użycie:technologii zarządzania ruchem i inteligentnej alokacji przepustowości; Obsługa protokołu SNMP i oprogramowania do zarządzania siecią protokołu niestandardowego, resetowanie jednym kliknięciem; Urządzenie bez konfiguracji.

Łatwa konserwacja:Obsługa zdalnej automatycznej aktualizacji oprogramowania umożliwia dodanie nowych funkcji bez konieczności wymiany sprzętu i ręcznej obsługi terminala.

Rozwój na zamówienie:Funkcje rozwoju można dostosować do wymagań branżowych.
